Tema 2: Funcionamiento de la motocicleta

En esta unidad aprenderemos:

En esta unidad vamos a conocer el funcionamiento de una motocicleta en su interior hablando del motor, el chasis y el resto de sistemas que la hacen funcionar. También trataremos cómo realizar un buen mantenimiento de ruedas, neumáticos, frenos y espejos y cómo las fuerzas físicas inciden a la hora de manejar una motocicleta.

Vídeo de la unidad
Todos los dias clases en Vivo. Ver Horarios

Índice de contenido

Funcionamiento de la motocicleta

Para conducir una motocicleta de forma segura es fundamental conocerla muy bien: sus partes, sistemas y características físicas. A diferencia de un automóvil, la moto no posee equilibrio propio: depende completamente del conductor. Conocer su funcionamiento te permite anticipar problemas y reaccionar correctamente ante cualquier situación.

Revisa siempre el manual del fabricante de tu motocicleta. Existen grandes diferencias entre modelos en cuanto a tamaño, peso, tipo de amortiguación, lubricación y refrigeración. Acostúmbrate a verificar los frenos antes de iniciar la marcha.

2.1 El Chasis

El chasis o bastidor es el esqueleto de la motocicleta. Es la estructura donde se instalan todos los componentes esenciales del vehículo. Sus dos elementos más importantes son:

Horquilla delantera

Va unida al chasis por el cabezal de dirección a través de rodamientos o cojinetes.
Generalmente posee amortiguadores telescópicos.
La suspensión actúa gracias a un resorte en espiral o tornillo.

Brazo basculante

Mantiene la rueda trasera y la suspensión trasera.
Consta de resortes en espiral y amortiguadores telescópicos que trabajan con aceite.
La regulación del peso del conductor debe hacerse en taller especializado.

Importante: Siempre verifique que la amortiguación no tenga fugas de líquidos. Un sistema de amortiguación en mal estado puede provocar serios daños en la conducción y el control de la motocicleta.

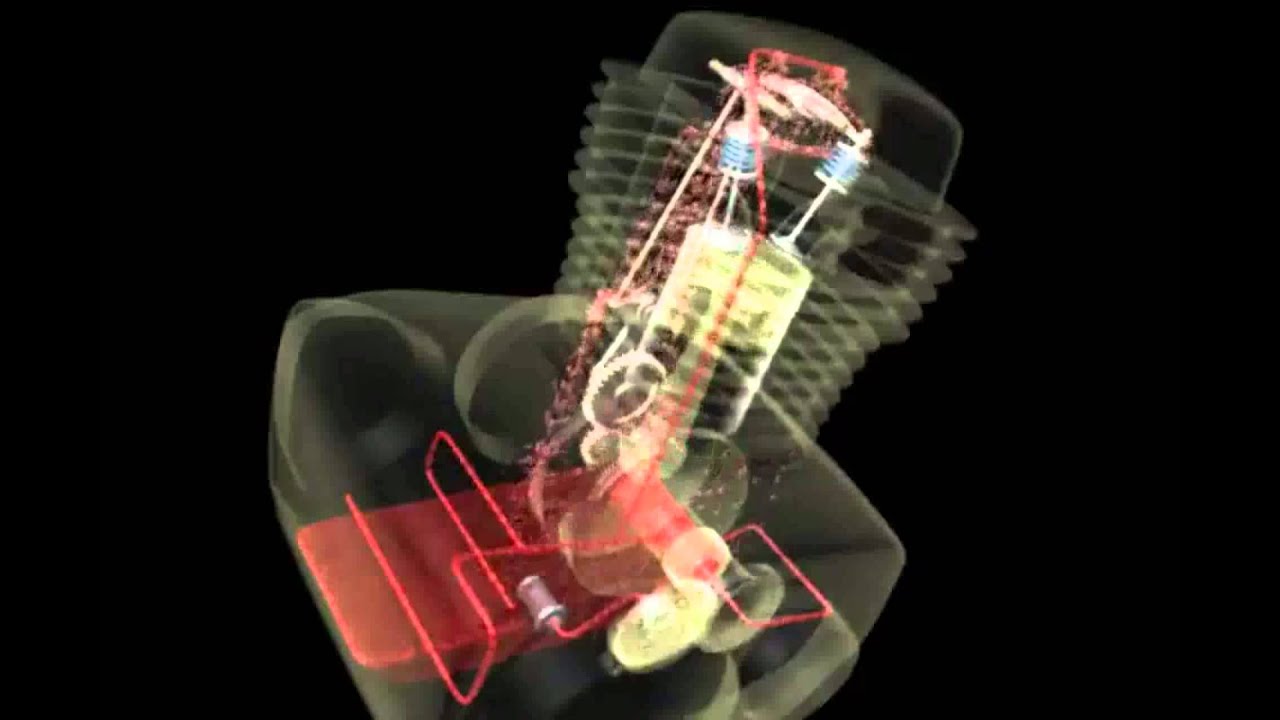

2.2 El Motor

El motor es el corazón de la motocicleta. Existen dos tipos principales:

Motor de 2 tiempos

Completa un ciclo de trabajo en una sola vuelta del cigüeñal. El aceite se mezcla con el combustible. Más potente en relación a su peso, pero más contaminante.

Motor de 4 tiempos

Completa el ciclo en dos vueltas del cigüeñal: admisión, compresión, explosión y escape. Sistema de lubricación independiente. Más eficiente y menos contaminante.

2.3 El Sistema de Lubricación

Tipo de motor	Sistema de lubricación
Motor 4 tiempos	Sistema de lubricación independiente. Una bomba de aceite envía el aceite a presión a los diferentes puntos del motor para reducir la fricción, refrigerar y evitar el desgaste. Controlar el aceite según las pautas del fabricante.
Motor 2 tiempos	El aceite se mezcla directamente con el combustible para el funcionamiento del motor. No tiene cárter de aceite separado.

2.4 El Sistema Eléctrico

La batería

Proporciona energía eléctrica para las luces y el arranque.
Contiene ácido sulfúrico: corrosivo para la piel y la ropa. Manipular con precaución.
Si falta líquido: agregar solo agua destilada.
Algunas baterías modernas son de mantenimiento libre y no requieren agregar agua.

Los fusibles

Parte esencial del sistema eléctrico.
Función: evitar el recalentamiento o incendio de los cables ante una sobrecarga de corriente.
Ante un cortocircuito, el hilo del fusible se funde e interrumpe la corriente antes de que cause daños mayores.

Arranque: El motor de la motocicleta se pone en marcha mediante un circuito eléctrico accionado por un interruptor (botón de arranque), o bien, un sistema mecánico accionado por un pedal de arranque y bobina.

2.5 El Sistema de Combustible

El sistema de combustible está compuesto por: estanque, llaves de paso, conductos, filtro, carburador y filtro de aire. El combustible se mezcla con el aire en el carburador. Los modelos más modernos utilizan inyección directa en lugar de carburador.

Señales de alerta:

Si observa humo visible en la motocicleta: indica una mala combustión en el sistema.
La motocicleta puede tener una llave de paso entre el depósito y el motor para regular el flujo de gasolina.

2.6 El Sistema de Escape

El sistema de escape está formado por el tubo de escape y el silenciador.

El silenciador reduce el nivel de ruido. No modificarlo ni reemplazarlo por uno más ruidoso.
En motores de 2 tiempos, el silenciador debe presentar cierta resistencia para maximizar la potencia del motor.
Los gases de escape son tóxicos: nunca mantener el motor funcionando en un lugar cerrado o semicerrado.

Sistema de escape con tubo y silenciador

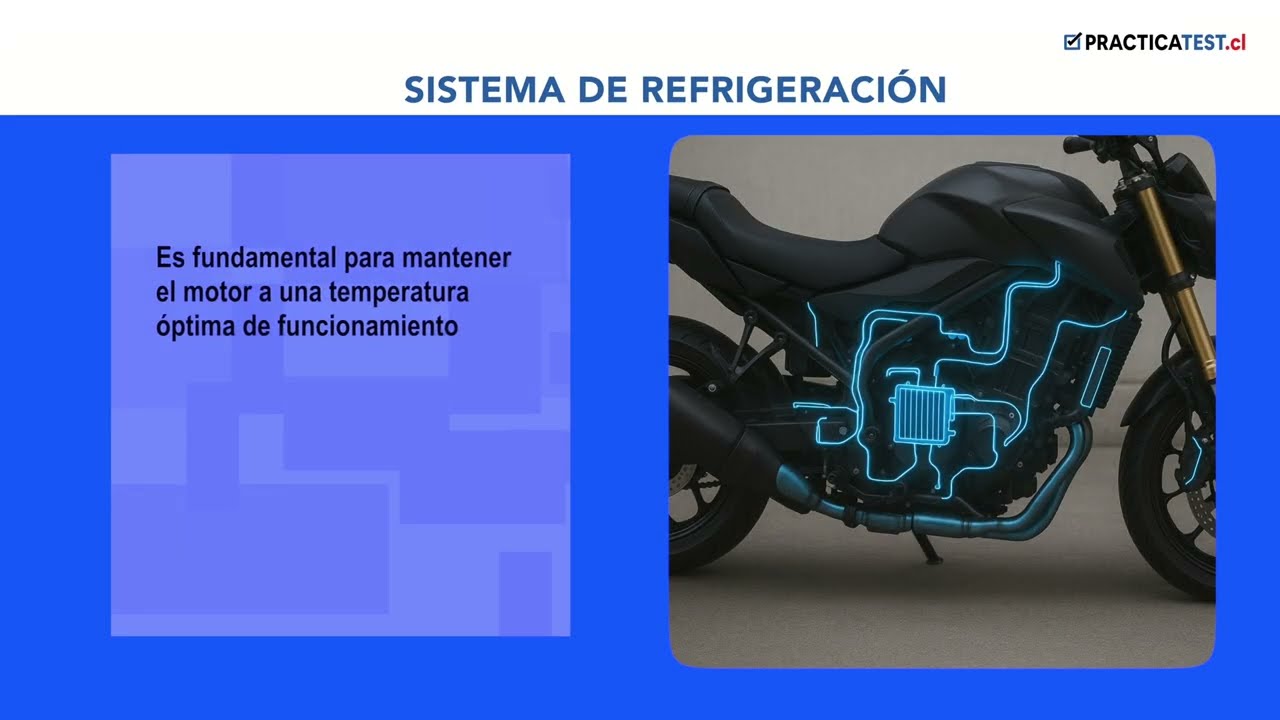

2.7 El Sistema de Refrigeración

Refrigeración por aire

Las aletas del cilindro intercambian el calor del motor con el aire.
No mantener el motor encendido detenido por largo tiempo: sin movimiento no hay refrigeración.
Si una aleta está rota: llevar a un técnico. Puede causar exceso de calor.
Limpiar las aletas si están sucias.

Refrigeración por líquido

Un líquido circula por canales alrededor de los cilindros.
El líquido caliente llega al radiador donde es enfriado por el viento.
Algunas motos tienen electroventilador (enfriamiento forzado).
Controlar periódicamente el nivel del líquido refrigerante.

2.8 La Transmisión

La transmisión lleva la fuerza del motor hasta la rueda trasera. Existen tres tipos:

Por cadena

La más común. Requiere lubricación y tensado periódicos. Alta eficiencia y bajo costo.

Por árbol (cardán)

Funciona igual que en un automóvil. Mayor durabilidad y menor mantenimiento. Más pesado y costoso.

Por correa dentada

Automática. Accionada por dispositivo centrífugo. Más silenciosa. Reemplazar ante cualquier daño visible.

2.9 La Cadena y el Piñón o Catalina

La cadena

Una cadena bien lubricada dura mucho más tiempo.
Debe ir suficientemente tensa, ni muy floja ni muy apretada.
Revisar el estado y la tensión periódicamente.

Piñón o catalina

Cuando los dientes se ven puntiagudos: cambiar todo el sistema (cadena + piñón) al mismo tiempo.
Cambiar por partes genera mayor desgaste en el componente nuevo.
En el eje trasero hay marcas que indican cuándo ya no es posible seguir tensando la cadena.

2.10 El Árbol Articulado o Cardán

La transmisión por cardán funciona igual que en un automóvil: transmite la fuerza del motor a la rueda trasera a través de un árbol articulado sin necesidad de cadena.

Verificar el nivel de aceite del cardán de acuerdo con las indicaciones del manual de mantenimiento.

2.11 Correa Dentada

La correa dentada es automática y funciona mediante un dispositivo centrífugo. Es silenciosa y de bajo mantenimiento.

Importante: Esta correa debe ser reemplazada ante cualquier daño visible. No continúes circulando con una correa dañada.

2.12 Los Frenos

Las motocicletas tienen 2 sistemas de freno independientes: uno para la rueda delantera y otro para la rueda trasera.

Freno	Cómo se activa	En motos automáticas
Freno delantero	Manilla de freno en el lado derecho del manubrio.	Manilla en el lado derecho del manubrio.
Freno trasero	Pedal de freno al lado derecho de la motocicleta.	Manilla en el lado izquierdo del manubrio.

Tipos de freno

Freno mecánico

La energía se transmite mediante varillas al tambor de freno. Revisar el estado de las zapatas o balatas y reemplazarlas si están gastadas.

Freno hidráulico

La energía se transmite mediante fluido hidráulico al cáliper, que activa las pastillas de freno. Mayor eficacia y sensibilidad. El nivel de líquido debe revisarse según la pauta del fabricante.

Consideraciones importantes sobre los frenos:

El líquido de frenos debe ser inspeccionado y sustituido por un mecánico especializado.
Cuando los frenos se mojan: accionarlos suave y repetidamente para evaporar la humedad.
Al sustituir pastillas o balatas: es normal la disminución de eficacia los primeros 50 km. Circular con precaución.
Frenos ABS: detectan pérdida de adherencia y evitan el bloqueo de ruedas.
Frenos integrales: distribuyen la fuerza de frenado a la rueda con mayor adherencia en cada momento.

2.13 Los Neumáticos

El estado de los neumáticos en motocicleta es más crítico que en automóvil: solo hay 2 ruedas y la superficie de contacto es mucho menor. Un neumático en mal estado puede causar la pérdida de control y la caída del conductor.

Condiciones que aumentan el riesgo

Situaciones peligrosas

Neumáticos desgastados irregularmente.
Ruedas desalineadas o desbalanceadas.
Rayos sueltos o cortados.
Profundidad de surcos menor a 1,6 mm (límite legal).
Presión incorrecta: sobreinflado o subinflado.

Buenas prácticas

Revisar la presión siempre en frío (2 horas sin rodar o menos de 3 km).
Usar neumáticos del mismo fabricante en ambas ruedas.
Los neumáticos nuevos requieren un rodaje inicial antes de usarlos a plena capacidad.
Profundidad recomendada: mínimo 3 mm. Bajo este valor hay riesgo severo de aquaplaning.

Presión de aire y desgaste

Condición de presión	Consecuencias	Desgaste visible
Sobreinflado	Menor adherencia, mayor riesgo de explosión ante impactos.	Desgaste excesivo en la zona central de la banda.
Subinflado	Dirección pesada, inestabilidad, mayor consumo y riesgo de reventón.	Desgaste excesivo en los extremos de la banda.
Presión correcta	Máxima adherencia, estabilidad y duración del neumático.	Desgaste uniforme en toda la banda.

Aquaplaning

¿Qué es el aquaplaning?
Ocurre cuando se forma una película de agua entre el neumático y el asfalto, provocando pérdida parcial o total de control. Los surcos del neumático no logran evacuar el agua a cierta velocidad.

En motocicleta el riesgo es mayor que en automóvil: el aquaplaning en una sola rueda puede desestabilizar completamente el vehículo y provocar la caída del conductor. A menor profundidad de surcos, mayor probabilidad de que ocurra.

2.14 Las Ruedas

Los rodamientos o cojinetes de las ruedas necesitan engrase periódico para rodar con facilidad.
Al lavar la motocicleta: cuidar los cojinetes porque pueden dañarse si no están suficientemente engrasados.

La rueda de tracción o motriz en una motocicleta es siempre la trasera, por lo que sufrirá un mayor desgaste que la delantera.

2.15 Las Luces

Las luces cumplen una doble función: ver el camino y hacerse visible para los demás usuarios de la vía. Son especialmente críticas en motocicleta, dado que el vehículo es menos visible que un automóvil.

Ubicación	Luces obligatorias por ley
Parte delantera	Un foco que proyecte luces bajas y altas de color blanco o amarillo.
Parte trasera	Luz roja fija, luz de freno y dos luces destellantes de viraje.
Reflectantes laterales	Color ámbar en ambos costados del eje delantero. Color rojo en ambos costados del eje trasero y en la parte trasera.

Encendido automático: Los vehículos inscritos en el Registro Nacional desde el 1 de septiembre de 2001 en adelante deben contar con un sistema que encienda automáticamente el foco delantero cada vez que el motor se ponga en marcha.

2.16 Los Espejos

Los espejos son elementos de seguridad obligatorios. Permiten tener una visión clara del tránsito detrás y a los costados del vehículo. Conforme a la reglamentación vigente, las motocicletas deben contar con un espejo a cada lado.

Lista de revisión antes de conducir

Revisión propia (antes de cada salida)

✅ Estado y presión de los neumáticos.
✅ Nivel de combustible.
✅ Nivel de aceite.
✅ Embrague, acelerador y cambio de marchas.
✅ Frenos y regulador.
✅ Cadena o cardán.
✅ Luces (especialmente de freno e intermitentes).
✅ Espejos retrovisores.
✅ Soporte de estacionamiento alzado.
✅ Pedales y gomas en buen estado.
✅ Motor sin ruidos ni humos anormales.
✅ Tubo de escape sin anomalías.

Revisión periódica por técnico

? Cojinete de la dirección.
? Rayos y cojinetes de las ruedas.
? Llantas.
? Suspensión delantera y trasera.
? Sistema hidráulico de frenos.
? Sistema de refrigeración (si aplica).
? Amortiguación (sin fugas de líquido).

2.17 La Energía y las Leyes Físicas

Energía cinética

Al duplicar la velocidad, la energía de movimiento aumenta 4 veces. Reducir la velocidad antes de curvas es fundamental.

Fuerza centrífuga

En una curva, la fuerza que tira al vehículo hacia afuera depende de la velocidad y lo cerrada que sea la curva. A mayor velocidad en curva: mayor riesgo de salida de la vía. (Pregunta frecuente de examen)

Distancia de frenado

Crece con el cuadrado del aumento de velocidad. Si duplicas la velocidad: 4 veces más distancia para frenar. Si la triplicas: 9 veces más.

2.18 La Distancia de Detención

La distancia total para detener la motocicleta se compone de dos partes:

Distancia de reacción (R)

Distancia recorrida desde que el conductor detecta el peligro hasta que comienza a frenar.

Fórmula: primer dígito de la velocidad × 3
Ejemplo a 90 km/h: 9 × 3 = 27 metros

Distancia de frenado (F)

Distancia recorrida desde que se aplica el freno hasta que el vehículo se detiene completamente.

Fórmula: primer dígito × 5
Ejemplo a 90 km/h: 9 × 5 = 45 metros

Ejemplo resuelto: Velocidad 90 km/h

Componente	Fórmula	Resultado
Distancia de reacción	9 × 3	27 metros
Distancia de frenado	9 × 5 (o 9² ÷ 180)	45 metros
DISTANCIA TOTAL	27 + 45	≈ 72 metros

Fórmula alternativa para la distancia de frenado:
Eleva el primer dígito de la velocidad al cuadrado y divídelo por 180.
Ejemplo a 90 km/h: 9² ÷ 180 = 81 ÷ 180 = 0,45 × 100 = 45 metros

La fuerza de gravedad en pendientes

En pendientes pronunciadas, la gravedad aumenta la velocidad del vehículo al bajar. A veces es necesario reducir a una marcha más baja para que el motor ayude a frenar y no se sobrecalienten los frenos de servicio.

Importante: Al desenganchar el motor (embrague pisado) en una pendiente, se pierde el dominio del vehículo. Usar siempre el freno motor en descensos prolongados.

Normativa aplicable

Mira el temario explicado por nuestro Profe Ricardo

Resumen — Funcionamiento de la Motocicleta

Sistema	Clave para recordar
Chasis	Esqueleto del vehículo. Verificar amortiguación sin fugas. Regular el peso del conductor en taller.
Motor	2 tiempos: aceite mezclado con combustible. 4 tiempos: lubricación independiente.
Frenos	Delantero: manilla derecha. Trasero: pedal derecho (en motos estándar). Revisar líquido de frenos periódicamente.
Neumáticos	Profundidad mínima legal: 1,6 mm. Recomendado: 3 mm. Presión siempre en frío. Rueda trasera = mayor desgaste.
Cadena	Lubricar y tensar periódicamente. Cambiar cadena y piñón juntos cuando los dientes estén puntiagudos.
Luces	Siempre encendidas. Desde 2001: encendido automático al arrancar. Espejo obligatorio a cada lado.
Distancias	Reacción: dígito × 3. Frenado: dígito × 5. Total = suma de ambas. A 90 km/h ≈ 72 metros.
Fuerza centrífuga	Depende de la velocidad y lo cerrada que sea la curva. Reducir velocidad antes de entrar a la curva.
