Tema 1: Reconocimiento del vehículo
En esta unidad aprenderemos:
En este módulo aprenderás lo esencial para reconocer los elementos que constituyen al vehículo, desde sus medidas hasta sus principales partes, sistemas y funciones. A través de texto, esquemas y videos aprenderás las principales características de los automóviles.
Índice de contenido
- 1.1 Reconocimiento del Vehículo
- 1.1.1 Medidas del Vehículo
- 1.1.2 Los Neumáticos
- 1.1.3 Reconocimiento de las Luces
- 1.1.4 Tipos de Llaves del Vehículo
- 1.2 Panel de Instrumentos
- 1.2.1 Tacómetro
- 1.2.2 Velocímetro
- 1.2.3 Nivel de Combustible
- 1.2.4 Indicador de Temperatura
- 1.2.5 Indicador de Kilómetros (Odómetro)
- 1.2.6 Indicadores de Luces
- 1.2.7 Otros Indicadores del Panel
- 1.3 Comandos del Vehículo
- 1.4 Ajuste de Asiento y Sistemas de Seguridad
- 1.5 Ajuste del Volante
- 1.6 Ajuste de Espejos
1.1 Reconocimiento del Vehículo
El reconocimiento previo del vehículo permite ubicar los controles principales, verificar su estado y garantizar una conducción segura y eficiente. No se trata solo de formalidad: conocer tu vehículo reduce errores, aumenta la confianza y mejora tu respuesta ante imprevistos.
Pasos del reconocimiento inicial
| Paso | Qué hacer |
|---|---|
| 1. Mandos y controles | Ubica pedales (acelerador, freno y embrague), palanca de cambios, freno de mano, volante, interruptores de luces, limpiaparabrisas y controles del panel. |
| 2. Ajustes previos | Antes de encender el motor: ajusta asiento, espejos retrovisores, volante y cinturón de seguridad para tener una postura cómoda y buena visibilidad. |
| 3. Inspección exterior | Revisa luces, neumáticos, parabrisas, niveles de aceite y refrigerante, y el correcto cierre de puertas y capó. |
| 4. Documentación | Verifica tener: permiso de circulación, revisión técnica vigente, SOAP y licencia de conducir correspondiente. |
1.1.1 Medidas del Vehículo
Las dimensiones del vehículo influyen directamente en la maniobrabilidad, el estacionamiento y la seguridad vial. Conocerlas te permite anticipar el comportamiento del vehículo en distintas maniobras.
Largo
~4 metros
Fundamental para estacionar y maniobrar en espacios reducidos.
Ancho
~1,80 m
Sin incluir espejos. Importante al pasar entre vehículos o por calles estrechas.
Altura
~1,5 m
Influye en la visibilidad y la sensación de amplitud interior.
1.1.2 Los Neumáticos
Los neumáticos son el único punto de contacto directo entre el vehículo y el pavimento. Su estado determina el agarre, la frenada y la estabilidad en curvas y superficies mojadas.
Ocurre cuando el agua forma una película entre el neumático y el asfalto, provocando pérdida parcial o total de control del vehículo. Un neumático en buen estado evacúa el agua y reduce este riesgo significativamente.
Parámetros clave del neumático
| Parámetro | Valor | Qué significa |
|---|---|---|
| Profundidad recomendada | 3 mm | Mejor evacuación de agua y mayor adherencia en superficies mojadas. |
| Límite mínimo legal | 1,6 mm | Por debajo de este valor, la frenada y la tracción disminuyen considerablemente. |
| Presión de inflado | Según fabricante | Una presión incorrecta aumenta el consumo, reduce la estabilidad y acorta la vida del neumático. |
Presión BAJA produce
- Aumento de temperatura.
- Mayor riesgo de reventón.
- Mayor posibilidad de aquaplaning.
- Desgaste excesivo en los hombros.
Presión ALTA produce
- Menor estabilidad y adherencia.
- Menor capacidad de frenado.
- Desgaste excesivo en la zona central.
1.1.3 Reconocimiento de las Luces
Las luces del vehículo cumplen una doble función esencial: ver el camino en condiciones de baja visibilidad y ser vistos por otros usuarios de la vía. Son fundamentales tanto de noche como en lluvia, neblina o cualquier condición adversa.
Tipos de luces exteriores
| Tipo de luz | Función | Cuándo usarla |
|---|---|---|
| Luces bajas (cruce) | Iluminan sin encandilar a otros conductores. | En ciudad y en zonas con tráfico. Visibilidad hasta 50 metros. |
| Luces altas (carretera) | Mayor alcance de iluminación. | En carretera, sin tránsito en sentido contrario. Visibilidad hasta 150 metros. |
| Luces de posición | Indican la presencia y el ancho del vehículo. | Cuando el vehículo está detenido o en baja visibilidad. |
| Luces de freno | Alertan al conductor de atrás al frenar. | Se activan automáticamente al pisar el freno. |
| Intermitentes | Advierten la intención de girar o cambiar de pista. | Antes de cualquier maniobra de viraje o cambio de carril. |
| Luz de retroceso | Indica que el vehículo va marcha atrás. | Se activa automáticamente al seleccionar marcha atrás. |
| Luces de emergencia | Señalan detenciones imprevistas o peligro. | Ante cualquier detención de emergencia o avería. |
| Luz de patente | Ilumina la placa trasera. | Se activa junto con las luces de posición. |
| Tercera luz de freno | Aumenta la visibilidad trasera al frenar. | Se activa automáticamente. Especialmente útil en tráfico urbano. |
1.1.4 Tipos de Llaves del Vehículo
Las llaves del vehículo han evolucionado con la tecnología, ofreciendo mayor comodidad y seguridad.
Llave tradicional
Llave clásica con chip interno de seguridad. Se inserta directamente en el bombín de encendido.
Llave con mando a distancia
Permite abrir y cerrar puertas de forma remota. Incluye llave física, chip de seguridad y control remoto.
Llave "manos libres"
Solo necesitas llevarla encima. El vehículo la detecta automáticamente y se arranca con un botón.
1.2 Panel de Instrumentos
El panel de instrumentos es el centro de información del vehículo. A través de él puedes supervisar el funcionamiento del motor, el estado de los sistemas principales y las condiciones de conducción. Comprender sus indicadores es esencial para conducir con seguridad.
Elementos principales del panel
Velocímetro
Velocidad actual en km/h.
Tacómetro
Revoluciones por minuto del motor (RPM).
Nivel de combustible
Cantidad disponible en el estanque.
Temperatura
Temperatura del líquido refrigerante del motor.
Odómetro
Kilómetros totales recorridos.
Luces testigo
Alertas de frenos, batería, aceite, airbag, etc.

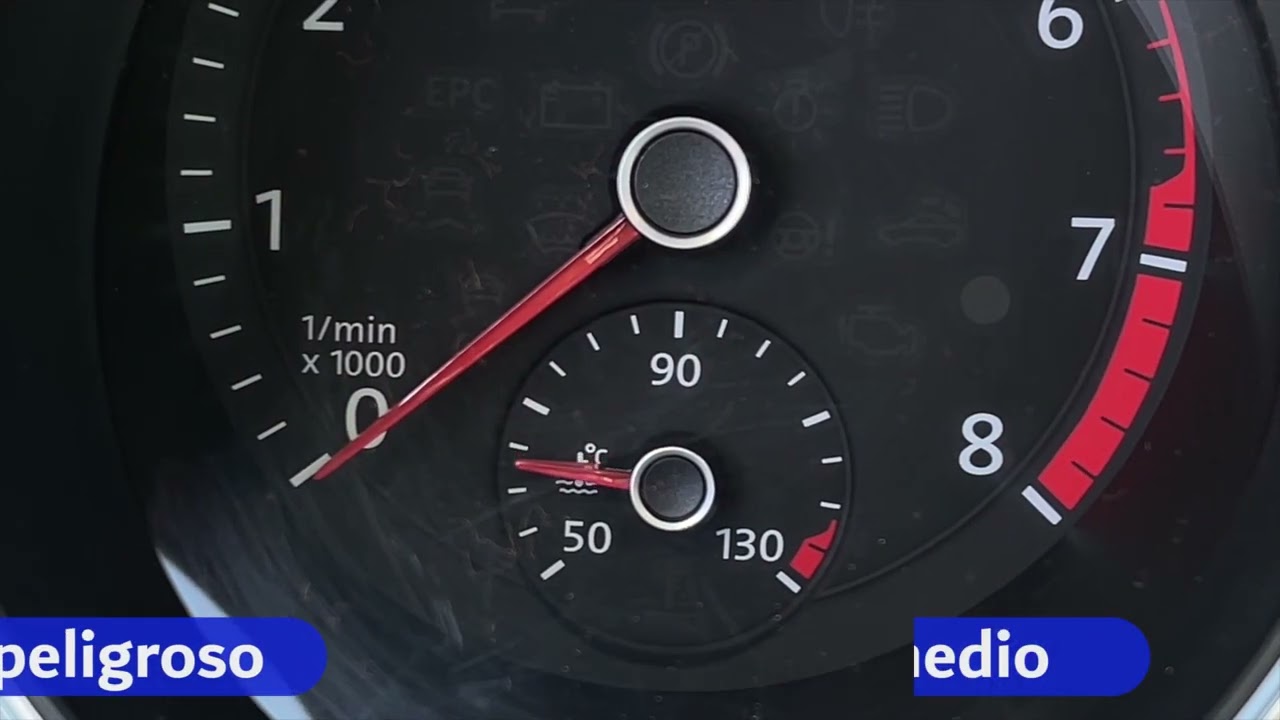

1.2.1 Tacómetro
El tacómetro mide las revoluciones por minuto (RPM) del motor. Es fundamental para saber cuándo cambiar de marcha y cómo no sobreexigir el motor.
| Situación | RPM aproximadas |
|---|---|
| Motor encendido sin avanzar (ralentí) | ~1.000 RPM |
| Referencia para cambiar de marcha al avanzar | ~2.000 RPM |
| Zona peligrosa (sobreexige el motor) | Zona roja |
1.2.2 Velocímetro
El velocímetro indica la velocidad actual del vehículo en km/h. Puede presentarse de forma analógica (aguja) o digital (números). Permite cumplir con los límites de velocidad y coordinar con el tacómetro para una conducción eficiente.
1.2.3 Nivel de Combustible
El indicador de combustible señala cuánto combustible queda en el estanque. Se presenta con la letra "F" (Full / Lleno) y "E" (Empty / Vacío).
1.2.4 Indicador de Temperatura
Informa sobre la temperatura del motor. Debe mantenerse en un nivel medio: no debe ser cero (el motor necesita calentarse para funcionar bien) ni demasiado alto.

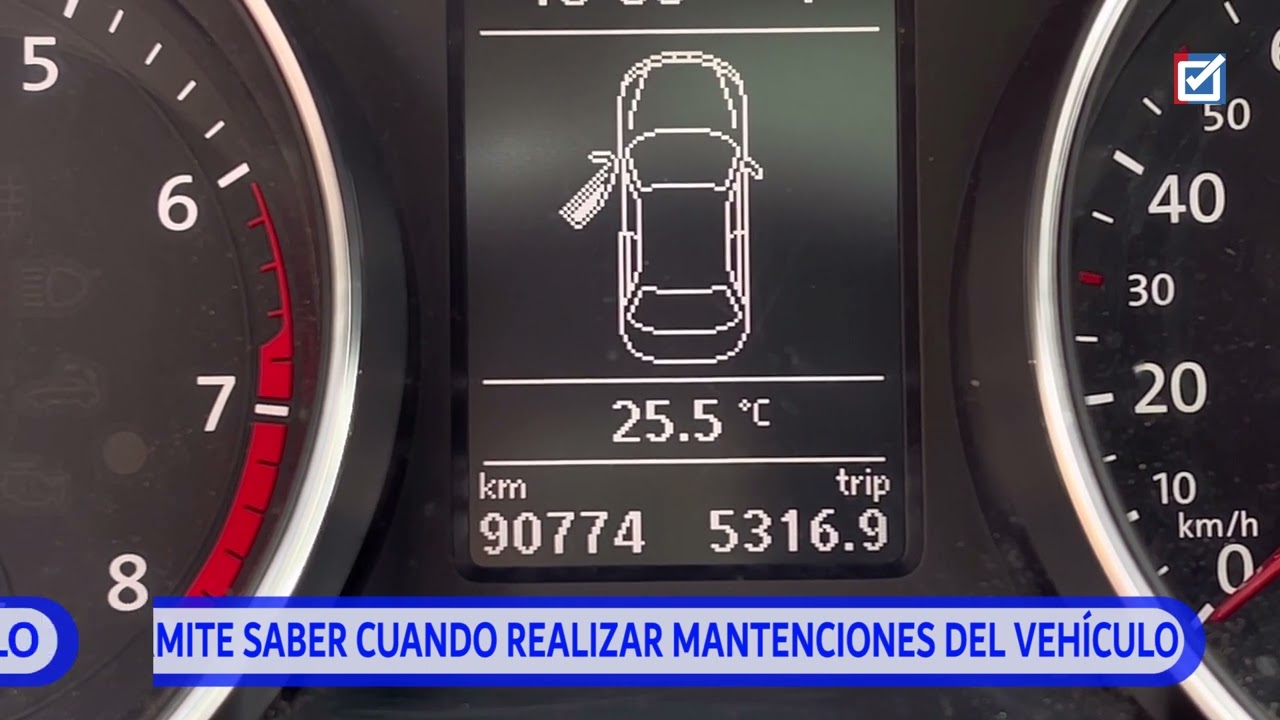

1.2.5 Indicador de Kilómetros (Odómetro)
Registra el kilometraje total del vehículo desde su fabricación. Permite saber cuándo realizar las mantenciones programadas, ya que la mayoría de fabricantes recomiendan el cambio de aceite, filtros y otras piezas en base a kilómetros recorridos o tiempo transcurrido.
1.2.6 Indicadores de Luces
Confirman qué luces están activas en el momento. Permiten verificar que estás usando las luces correctas y que has señalizado correctamente tus maniobras.
- Luces altas o bajas encendidas.
- Luz de viraje o intermitente activada.
- Luces de emergencia activas.
- Luz de retroceso activada.
1.2.7 Otros Indicadores del Panel
| Indicador | Qué significa |
|---|---|
| Puertas abiertas | Una o varias puertas están abiertas o mal cerradas. No arranques hasta cerrarlas. |
| Cinturón de seguridad | El cinturón no está abrochado. Suele acompañarse de una señal acústica. |

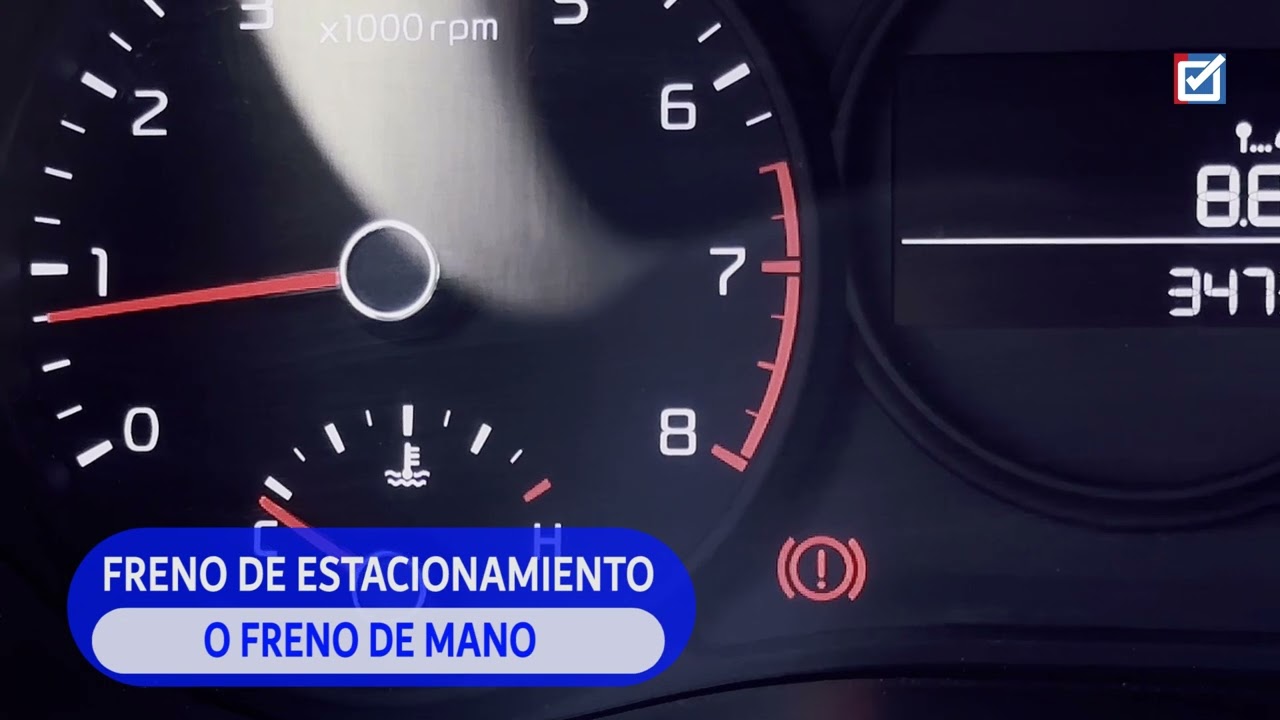

| Freno de estacionamiento | El freno de mano está activado. Nunca arranques con esta luz encendida. |
| Batería | Problema en el sistema eléctrico o de carga. Revisar con urgencia. |
| Presión de aceite | Nivel de aceite bajo o falla en el sistema. Detener el motor inmediatamente. |
| Airbag | Sistema de bolsa de aire. Si se enciende en marcha, revisar con un técnico. |
1.3 Comandos del Vehículo

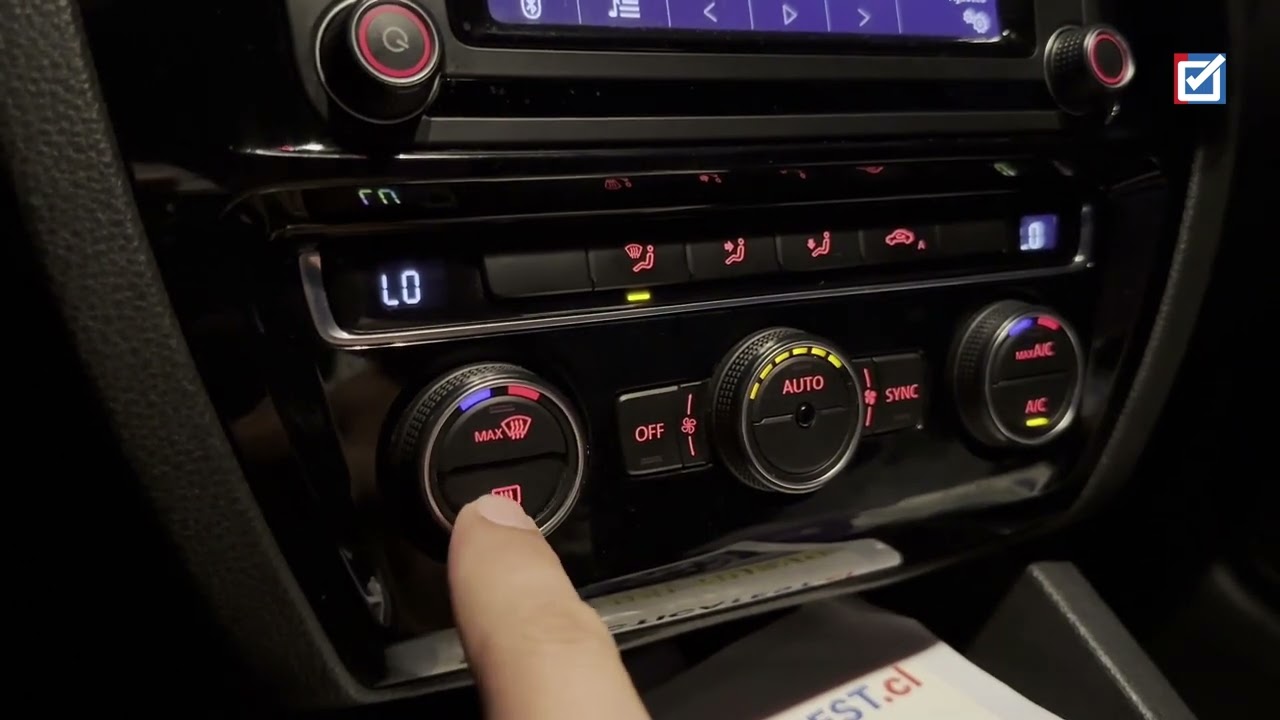

1.3.1 Comandos básicos — Climatización
Los comandos de calefacción y aire acondicionado permiten controlar la temperatura interior del vehículo, mejorando el confort y, en algunos casos, la seguridad (por ejemplo, el desempañado del parabrisas).
| Comando | Función |
|---|---|
| A/C | Enciende o apaga el sistema de aire acondicionado. |
| ● Rojo | Indica o regula el aire caliente. |
| ● Azul | Indica o regula el aire frío. |
| Desempañador trasero | Elimina el vaho de la luneta trasera. |
| Desempañador delantero | Disponible en algunos modelos para el parabrisas frontal. |
| AUTO | Climatización automática: mantiene la temperatura seleccionada. |
| Velocidad del ventilador | Regula la intensidad del flujo de aire. |
1.4 Ajuste de Asiento y Sistemas de Seguridad
Antes de cualquier desplazamiento, ajustar correctamente el asiento y los sistemas de seguridad es esencial. Una buena postura aumenta el control, mejora la visibilidad y reduce el riesgo de lesiones en caso de accidente.
1.4.1 Asiento del Conductor
| Ajuste | Cómo hacerlo | Referencia correcta |
|---|---|---|
| 1. Distancia (adelante/atrás) | Manilla en la parte frontal inferior del asiento. | Pierna izquierda levemente flexionada al pisar el embrague a fondo. |
| 2. Altura del asiento | Manilla en el lado izquierdo inferior (en vehículos que lo permiten). | Buena visibilidad de la vía y del panel sin inclinarse. |
| 3. Posición del respaldo | Palanca o botón en el lado izquierdo inferior del asiento. | Respaldo casi vertical. Hombros relajados y apoyados. |
1.4.2 Apoyacabezas
El apoyacabezas puede ser parte del asiento o una pieza independiente con regulación de altura. Su correcta posición evita el efecto latigazo en caso de colisión trasera.
Posición correcta
Apoyacabezas a la altura de los ojos, a una distancia ideal de 4 centímetros de la nuca.
Posición incorrecta
Demasiado bajo o demasiado alto. No protege el cuello ante un impacto trasero. Puede agravar el latigazo.
1.4.3 Cinturón de Seguridad
El cinturón de seguridad es el sistema de seguridad más eficaz del vehículo. Su uso correcto es obligatorio para todos los ocupantes.
Cómo usarlo correctamente
- Banda torácica: sobre la clavícula, entre el hombro y el cuello, descendiendo por el centro del pecho.
- Banda abdominal: sobre los huesos de la cadera, siempre por debajo del abdomen.
Errores frecuentes
- Pasar la banda torácica por debajo del brazo.
- Colocar la banda abdominal sobre el abdomen en lugar de la cadera.
- Usar el cinturón holgado o sin ajustar.
1.4.4 Airbag
La bolsa de aire o airbag está presente en la mayoría de los vehículos modernos y es un sistema de seguridad pasiva complementario al cinturón.
| Elemento | Función |
|---|---|
| Cinturón | Retiene el cuerpo y reduce el movimiento hacia adelante. |
| Airbag | Amortigua el impacto del rostro y la cabeza contra el volante o parabrisas. |
| Apoyacabezas | Protege el cuello ante impactos traseros (latigazo). |
1.5 Ajuste del Volante
Un volante correctamente ajustado permite mantener un control preciso del vehículo, reducir la fatiga y mejorar la respuesta ante maniobras imprevistas.
1.5.1 Cómo ajustar el volante correctamente
| Parámetro | Ajuste correcto |
|---|---|
| Altura | Brazos levemente flexionados al tomar el volante. Debes ver el panel sin inclinarte. |
| Distancia | Con los brazos extendidos, las muñecas deben apoyarse en la parte superior del volante. |
| Ángulo | Hombros relajados y la dirección responde con suavidad a los movimientos. |
| Espacio de seguridad | Al menos 25 centímetros entre el pecho y el volante (especialmente con airbag frontal). |
| Posición de las manos | Ambas manos en posición "9 y 3 en punto" del reloj. Favorece control estable y reacción rápida. |
1.6 Ajuste de Espejos
El ajuste correcto de los espejos es esencial para garantizar una óptima visibilidad del entorno y reducir los puntos ciegos. Siempre se ajustan después de ajustar el asiento y el volante, y antes de encender el motor.
1.6.1 Cómo ajustar los espejos
| Espejo | Qué muestra | Cómo ajustarlo |
|---|---|---|
| Retrovisor interior | Visión panorámica hacia atrás a través de la luneta trasera. | Ajustar manualmente para ver la parte trasera completa sin mover el tronco. |
| Espejo lateral izquierdo | Vehículos y usuarios que transitan por el lado izquierdo y atrás. | Joystick en la puerta del conductor: seleccionar lado izquierdo y ajustar. |
| Espejo lateral derecho | Vehículos y usuarios que transitan por el lado derecho y atrás. | Joystick en la puerta del conductor: seleccionar lado derecho y ajustar. |
Conocer tu vehículo antes de conducir es la base de toda conducción segura y responsable. En el siguiente módulo aprenderás a arrancar, avanzar y detenerte correctamente.
